Die hier vorgestellte Schaltung ist sehr einfach, leicht, schnell zu realisieren und kostengünstig (inkl. LEDs unter 4 EUR). Und dennoch sehr wirkungsvoll! Natürlich kann man mehr Aufwand treiben; aber dies war hier nicht der Anspruch.

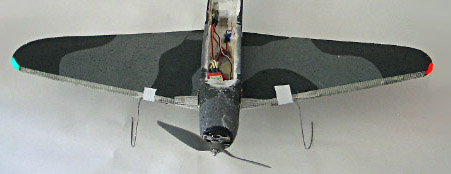

- Dauer-LEDs: grün = rechts, rot = links.
- Blitz-LEDs: weiss = SLW oben und rot = Rumpfmitte unten.

Zur besseren Lichtverteilung wurden alle LEDs mit rauhem Schleifpapier matt geschliffen, in die Randbögen ist zusätzlich ein kleines Stück matt geschliffenes Plexiglas eingearbeitet.

Das Herz der Schaltung ist das Timer-IC NE555 (cent-Artikel). Die Blitzzeit der LEDs ist auf etwa 1:10 eingestellt: d.h. 900ms laden = dunkel und 100ms entladen = hell.

*) Die Widerstände an den LEDs ergeben einen Strom von 30...44mA. Wer mehr möchte, tauscht die 150 gegen 120 oder 100 Ohm aus (für 50...60mA). Die LEDs werden nicht per Konstantstromquelle betrieben - was nicht schlimm ist.

Die Schaltung ist so einfach, dass die paar wenigen Bauteile direkt mit dem IC verlötet sind. Gewicht: ca. 1g. Der Einbau erfolgt genauso einfach durch ankleben an der Seitenwand in der Kabine (hier mit Malerkreppband). Der Anschluss erfolgt über die (+) und (-) Pole des Lipo-Balancersteckers - so kann von 2S bis 4S variiert werden.

Etwas aufwändiger war die Verlegung der Anschlussdrähte zu den LEDs. Dazu wurde 0,1mm Kupferlackdraht verwendet (dieser ist isoliert, z.B. von einem alten Trafo abwickeln). Kleiner Schnitt ins EPP, reindrücken und fertig.

Kurzvideo "blinken" [go...]
